Preformati a sezione rettangolare (scatolari) “CPC” rivestiti con liner in pead

ILCEV produce una gamma completa di scatolari in calcestruzzo a sezione rettangolare di varie dimensioni e per vari usi tra cui, il trasporto di acque cariche, di acque ad uso irriguo o da potabilizzazione, per trasporto di fluido ad uso idroelettrico, per gallerie di servizi a perfetta tenuta idraulica.

Talvolta i fluidi convogliati risultano chimicamente molto aggressivi che nel tempo possono comportare la corrosione del manufatto e la conseguente riduzione della vita utile della condotta.

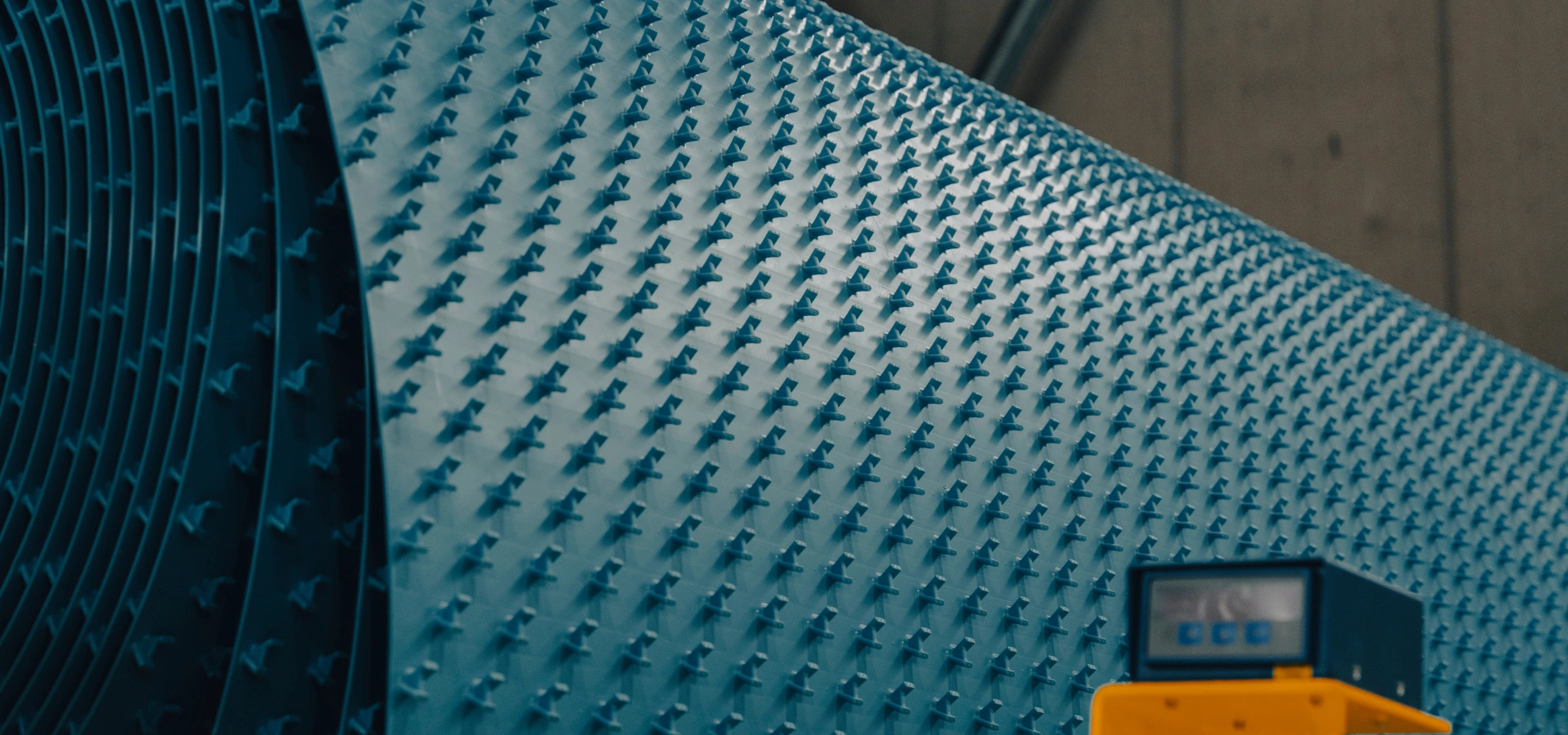

Per superare tali limitazioni, è stata studiata e recentemente messa in opera con successo, una nuova soluzione che prevede l’impiego di una struttura composita dove si associa, al tradizionale manufatto in c.a., un liner in PEAD (poli-etilene alta densità) posto internamente e completamente solidale al manufatto, dello spessore di 3 mm, ancorato efficacemente al calcestruzzo. Il liner si inserisce durante la produzione dello scatolare, ancorandosi al calcestruzzo fresco mediante dei ganci.

Vai alla pagina della tecnologia CPC
    Dati tecnici preformati a sezione rettangolare (scatolari)
    La ditta si riserva il diritto di modificare in qualsiasi momento caratteristiche tecniche e dimensioni.
    Fornitura e posa in opera di elementi scatolari in “CPC” (composito polietilene e cemento), per condotte a gravità od in pressione per trasporto di acque cariche o di acque ad uso irriguo o da potabilizzare, per trasporto di fluido ad uso idroelettrico, per gallerie di servizi a perfetta tenuta idraulica.
    Lo scatolare in “CPC” sarà costituito da un liner (tubo camicia) interno in polietilene PEAD spessore minimo di 3 mm, liscio internamente e con inserti a coda di rondine sul lato opposto quali ancoraggi al calcestruzzo non inferiore a 30 ± 5 kg/cmq del manufatto portante che sarà realizzato in calcestruzzo di classe minima Rck 40 N/mmq (C 32/40), vibrocompresso a sezione rettangolare interna, e sistema di giunzione con incastro a bicchiere ed anello di centraggio in gomma conforme alle norme EN 681- 1, e/o con guarnizione Butilica di adeguata dimensione secondo specifiche AASHTOM-198 B e ASTMC-990-91.
    I manufatti dovranno essere costruiti in conformità alle Norme UNI EN 14844 (CE), armati con gabbia di armatura in acciaio B450C e dimensionati per carichi stradali di 1° categoria secondo D.M. 14.01.08. E’ a carico dell’impresa produrre tutti i calcoli di verifica statica dei manufatti.

    Il prezzo è comprensivo di eventuale stivaggio, calo dei manufatti nello scavo previa formazione di soletta di sottofondo realizzata in calcestruzzo armato idonea a sostenere i carichi, permanenti e accidentali agenti e derivanti dal manufatto sovrastante. La soletta dovrà risultare perfettamente piana per consentire la corretta posa in opera di manufatti e dovrà avere uno spessore minimo di …….. cm.

    A richiesta della D.L. la giunzione tra gli elementi dovrà essere realizzata con apparecchiature idrauliche o manuali di tiro tipo Tir-For, comandate dall’esterno dello scavo, ed il controllo della livelletta sarà garantito da apparecchiature di laser. Nel prezzo è altresì compreso l’onere per il collaudo dell’opera.

    Una volta posata la condotta dovrà essere sigillata internamente nei punti di giunzione con easyband (percondotte a gravità) oppure con saldatura interna del liner con riportato a fusione di filo dello stesso materiale da parte di persone qualificate (per condotte in bassa pressione).

    Le tubazioni dovranno essere tali da garantire il rispetto della normativa vigente recante norme per la tutela sull’inquinamento delle acque, compreso ogni altro onere per dare la lavorazione finita a perfetta regola d’arte.
